Бортовой Камаз 43502 с БКУ
Контактная информация
Краткие характеристики
Бортовой Камаз 43502 с БКУ
Колесная формула 4x4, Мощность двигателя, л/с 230/300, Бортовая платформа 4892х2470х730 мм, Применяемые КМУ: ИНМАН, Kanglim, DongYang
Описание

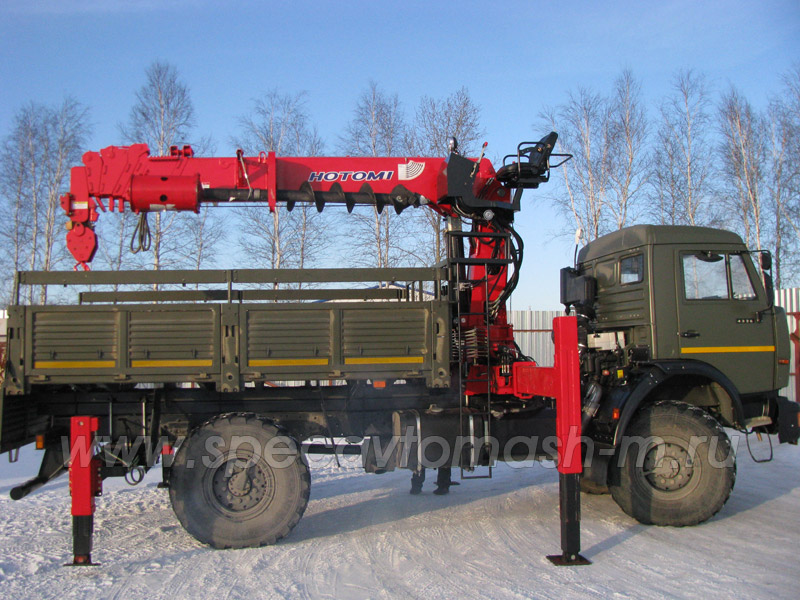

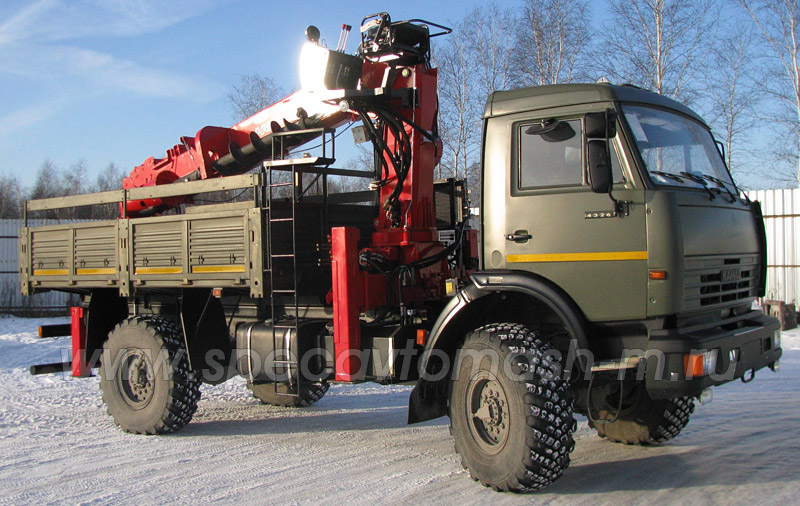

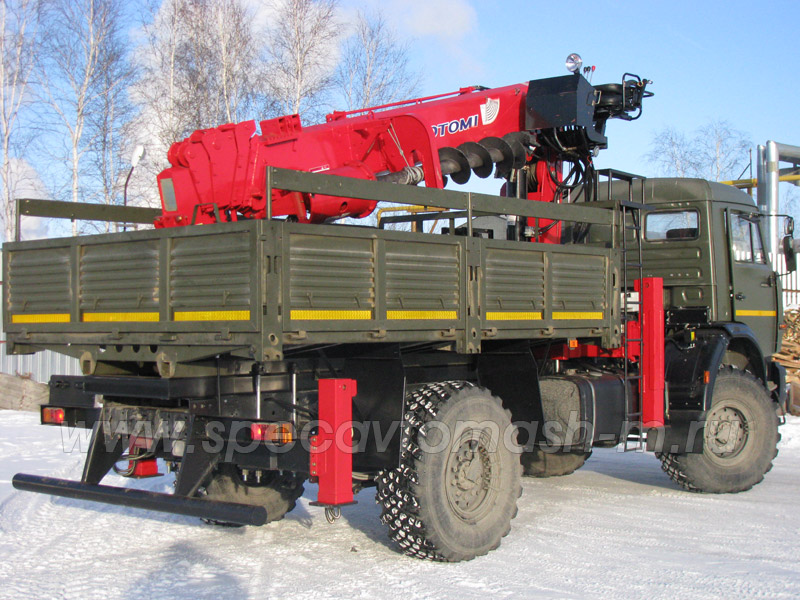

Бурильно-крановая машина на базе шасси Камаз 4326 (4х4) оснащена бурильно-крановой установкой Hatomi LS 1036, бортовой платформой размерами 4892х2470х730 мм.
Назначение: бурение скважин для монтажа: свай для фундамента; столбов уличного освещения; столбов ЛЭП; опорных столбов мостов; уличных рекламных щитов; столбов заборов, ограждений и мачт.
Возможна установка дополнительного оборудования:
- Люлька для подъема людей (2-х местная).
- Лебедка для автомобиля.
|
Данная модель БКМ может быть исполнена на шасси:
- КАМАЗ 4326-1036-15 (4х4, двигатель 740.31, 240 л.с.).
- КАМАЗ 43114 (6х6, двигатель 740.31, 240 л.с.).
- КАМАЗ 43118 (6х6, двигатель 740.55, 300 л.с.).
И оснащена любыми КМУ на выбор заказчика.
Технические характеристики БКМ на базе КАМАЗ 4326
| Параметры масс | |
| Полная масса бурильно-крановой машины, кг | 12 730 |
| Распределение нагрузки автомобиля полной массы | |
| На передний мост, кг | 5 090 |
| На заднюю тележку, кг | 7 640 |
| Двигатель | |
| Модель | 740.31-240 |
| Тип | дизельный с турбонаддувом, с промежуточным охлаждением наддувочного воздуха |
| Мощность, л.с. | 240 |
| Трансмиссия | |
| Коробка передач | 152 (механическая, 10-ступенчатая) |
| Раздаточная коробка | механическая, двухступенчатая с блокируемым межосевым дифференциалом |
| Главная передача | |
| Передаточное отношение | 6,53 |
| Топливная система | |
| Вместимость топливных баков, л | 210 + 210 |
| Шины | |
| Размерность шин | 425/85 R21 |
| Насосы | |
| Модель | TANDEM NPH – 61 UNI/ Sanfab 064 |
| Модель | NPH – 61 UNI/ Sanfab 084 |
| Габаритные размеры | |
| Длина, мм | 8385 |
| Ширина, мм | 2500 |
| Высота, мм | 3700 |
|
Технические характеристики КМУ Hatomi LS 1036
| Максимальная грузоподъемность, кг | 6,1 |
| Максимальный вылет стрелы (с удлинителем), м | 15,8 |
| Максимальная высота подъема (с удлинителем), м | 17,8 |
| Масса КМУ, кг | 3200 |
| Глубина бурения, м: - при использовании телескопического шнека |
7 3,6 |
| Диаметр бурения, м | 0,36-0,60 |
| Частота вращения, об/мин | 35 |
Варианты КМУ с буровой навеской
| Модели кранов-манипуляторов | Характеристики КМУ | |||
| Max г/подъемность, т | Грузовой момент, кНм | Наибольший вылет, м | Применяемое шасси | |
| Hatomi LS 1030 | 2,5 | 9 | КАМАЗ 4326-1036-15(4х4) КАМАЗ 43114 (6х6) |
|
| Hatomi LS 1036 | 6,1 | 17,8 | ||
| SamYang HTS 833A | 3,5 | 12,3 | ||
| ИМ-95 | 4 | 8,5 | 8,3 | |
| ИМ-150 | 6,1 | 12,1 | 8,4 | |
| ИМ-180 | 8,8 | 17,9 | 8 | КАМАЗ 43118 (6х6) |
| ИМ-240 | 7,3 | 21,9 | 7,6 | |
| Kanglim KS 2056 | 8 | 18 | 20,3 | |
| SamYang HTS 2076 | 6,75 | 18,5 | 20,5 | |
| Soosan SCS 876A | 7,3 | 17,5 | 19,6 | |
| Hatomi LS 2656 | 6,1 | 17,8 | ||
| DongYang SS2036 | 8 | 19 | 19,8 | |
|
Бортовая платформа
Платформы производятся из высококачественной стали. Они устойчивы к механическим повреждениям и выдерживают большие нагрузки благодаря усиленному каркасу с профильными трубами.
Доработки: платформа может быть выполнена в любых цветах и вариациях. Настил пола может быть выполнен из рифленой стали, шпунтованной доски – по желанию заказчика. Бортовые платформы могут комплектоваться надставными бортами. Также бортовые платформы могут комплектоваться влагостойким тентом.
| Внутренние размеры бортовой платформы | |
| Длина, мм | 4870 |
| Ширина, мм | 2470 |
| Высота бортов, мм | 730 |
