Гидравлический поворот опор ГМ

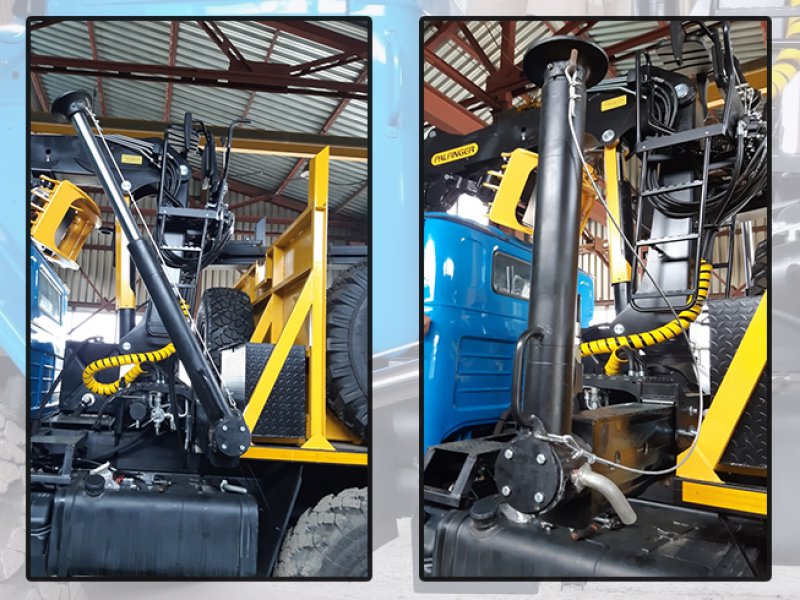

Гидравлический поворот опор гидроманипулятора - это дополнительная опция предлагаемая нами при установке манипулятора. Это позволит быстро и безопасно, не прикладывая физических  усилий  поднимать/опускать опоры гидроманипулятора.

Приспособление состоит из мерного троса D=8-9мм, один конец которого закреплен на неподвижной части опоры.

Опускание опоры манипулятора:

Шток выдвигается до максимальной длинны, вынимается фиксатор, далее ГЦ отклоняют от  вертикального положение вручную.  Трос натягивается и далее ГЦ опускается при задвижении штока в нижнее положение, трос снимается и далее оператор выставляет опору ГМ в рабочее положение.

Подъем опоры:

Выдвигая шток ГЦ, ГЦ поворачивается относительно троса в вертикальное положение. Требуется отрегулировать трос так, чтобы при максимальном выдвижении шток ГЦ не достигал вертикального положение на 5-6⁰, иначе трос может порваться.

Далее ГЦ дожимается вручную и ставится стопор. Шток и балка ГЦ задвигаются в транспортное положение и фиксируются.

Несомненно,  такое внедрение облегчит работу операторам гидроманипуляторов, сократит время подготовки автомобиля к работе.

Но, не смотря на свою простоту,  данная операция требует повышенного внимания оператора и соблюдение норм безопасности.
