Гидроманипулятор ВЕЛМАШ ВМ10-86 (VM10L86) с двойным удлинителем

Краткие характеристики

Гидроманипулятор ВЕЛМАШ ВМ10-86 (VM10L86) с двойным удлинителем

Груз.момент 100 кНм, Max вылет 8,6м., Max г/п 2910 кг.

3 500 000 p
1 в наличии

Описание

PALFINGER ВЕЛМАШ VM10L86 – это продолжение линейки манипуляторов нового поколения серии VM.

Манипулятор с двойным удлинителем ВЕЛМАШ VM10L86 разработан совместно конструкторами российского завода «ВЕЛМАШ-С» и австрийского завода Epsilon.

В конструкции использованы решения Epsilon, проверенные эксплуатацией, в т.ч. и в России.

ОСОБЕННОСТИ МАНИПУЛЯТОРА:

  • Скорость работы увеличена на 30-35% (в сравнении с ОМТЛ 97-04).
  • Все элементы и узлы металлоконструкций спроектированы на основе полного прочностного расчета методом конечных элементов. Это позволило увеличить запас прочности при сниженной массе установки.
  • Сталь S500.
  • Специально спроектированный для кранов серии VM гидрораспределитель обеспечивает точность и плавность выполнения операций.
  • Запатентованная конструкция подвески Epslink полностью защищает РВД от механических воздействий.
  • Увеличенный до 180 литров маслобак исключает возможность перегрева масла.
  • Гарантия: 1,5 года или 1500 моточасов (в зависимости от того, что наступит раньше).

ПРИНЦИП РАБОТЫ:

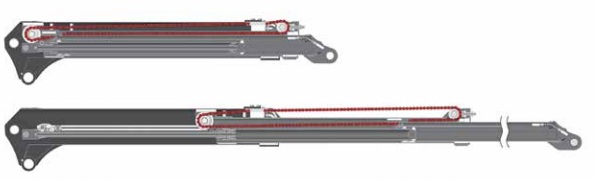

Перемещение второго удлинителя осуществляется гидроцилиндром, при этом первый удлинитель одновременно приводится в движение цепями, перекинутыми через ролики и закрепленными за кронштейн цепи и первый удлинитель. Ориентация удлинителей относительно друг друга и рукояти осуществляется с помощью вкладышей.

...

Сравнение VM10L86 с ОМТЛ-97-04

Характеристики

ВЕЛМАШ VM10L86

ВЕЛМАШ ОМТЛ-97-04

Момент грузовой, тм, не менее

10

9,7

Угол поворота в горизонтальной плоскости, град., не менее

425

400

Момент поворота в горизонтальной плоскости, кНм, (kgf.m), не менее

24 (2448)

16 (1631)

Количество секций удлинителей, шт.

2

2

Масса конструктивная в базовой комплектации, кг, не более (без рабочего органа, ротатора, подвески и элементов их присоединения, рабочей жидкости и смазочных материалов)

1900

2300

Наибольший вылет, м, не менее

8,6

8,5

Грузоподъёмность, кг, не менее (на максимальном вылете)

1100

1120

Габаритные размеры в транспортном положении, мм, не более: ширина/высота

2500/2400

200±0,5/125±0,5

Рекомендуемый объем маслобака, л, не менее

180

80

Рекомендуемая производительность насоса, л/мин, не более

80

80

Класс чистоты рабочей жидкости по ГОСТ 17216-2001, не грубее

12 согласно ГОСТ 17216-2001

12 согласно ГОСТ 17216-2001

Основное отличие конструкции удлинителей нового манипулятора VM10L86 от системы удлинителей ОМТЛ 97-04 – привод второго удлинителя цепной, а все гидравлические линии спрятаны внутрь коробов. Это позволило не только максимально защитить РВД и трубопроводы от случайного повреждения, но и сделать саму конструкцию узла очень компактной. Кроме того, цепь не требует какого-либо сложного обслуживания или ремонта – достаточно лишь периодически подтягивать ее регулировочной гайкой.

Подобное решение сводит к минимуму вероятность повреждения защищенных стальным коробом рукавов, а конструкция обеспечивает возможность легкой замены изношенных рукавов без разборки рукояти за считанные минуты даже в полевых условиях.

Манипулятор ВЕЛМАШ VM10L86 очень похож на VM10L74, что неудивительно, т.к. большинство основных узлов были у него заимствованы: основание с опорами, колонна, пост управления, стрела и основные гидроцилиндры полностью унифицированы. Это существенно уменьшает номенклатуру уникальных деталей и облегчает работу сервисно-ремонтных служб.

Дополнительное оборудование:

Видео на тему:

Характеристики

Грузовой момент 100 кНм
Максимальный вылет стрелы 8.6 м
Грузоподъемность на мин. вылете 2910 кг.
Грузоподъемность на макс. вылете 1100 кг.
Угол поворота колонны 425 °
Масса манипулятора (без захвата с ротатором) 1900 кг
Угол поворота вала ротатора Бесконечно
