Седельный тягач Урал 4320-60М/70М с БКУ

Краткие характеристики

Седельный тягач Урал 4320-60М/70М с БКУ

Колесная формула 6x6, Мощность двигателя, л/с 240, Глубина бурения до 5 метров, Грузоподъемность до 7,6 тонн, Применяемые БКУ: Kanglim KDS 5600, JUNJIN SA-040C

цена по запросу
под заказ

Описание

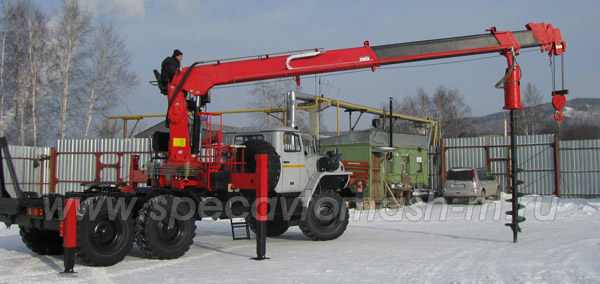

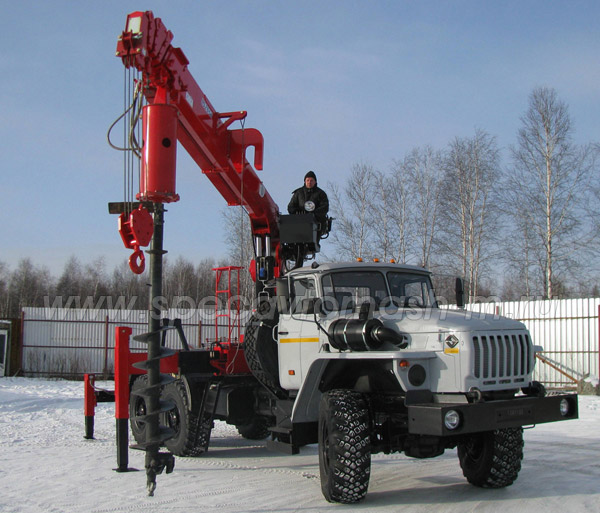

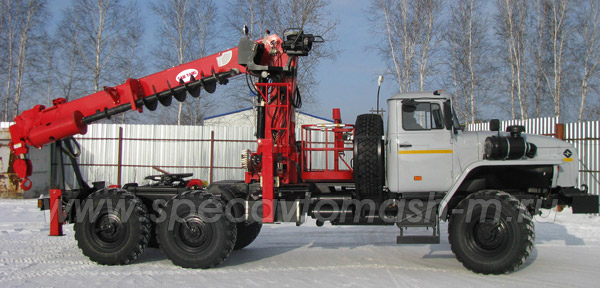

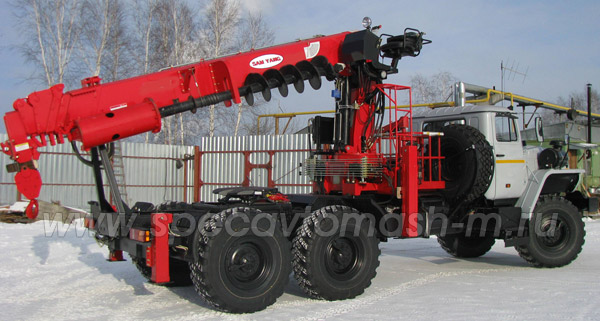

Седельный тягач Урал 4320-60М/70М 6х6, ЯМЗ-65654 (ЕВРО-4), 230/240 л.с, оснащен двухконтурной бурильно-крановой установкой SamYang HTS2076A. Данная установка применяется для бурения скважин, завинчивания свай, проведения погрузочно-разгрузочных и высотных работ (при комплектации оборудования монтажной корзиной). Таким образом, это оборудование одновременно сочетает в себе функции крана-манипулятора, буровой установки и автогидроподъёмника.

Наличие мощного гидромотора позволяет бурить скважины глубиной до 5 метров. В качестве рабочего инструмента обычно применяются телескопические шнековые буры диаметром от 360 до 800 мм.

Варианты исполнения БКМ:

Данная модель автомобиля может быть выполнена на шасси:

  • Урал 4320-80М (бескапотный, 6х6, короткобазовый, ЯМЗ-536 (Евро-4), 285 л.с.).
  • Урал 4320-82М (бескапотный, 6х6, длиннобазовый, ЯМЗ-536 (Евро-4), 312 л.с.).
  • Урал 4320-60М/70М (6х6, ЯМЗ-65654 (Евро-4), 230/240 л.с.).

И оснащена любыми КМУ на выбор заказчика.


Технические характеристики седельного тягача Урал 4320-60М/70М

Базовое шасси
Модель Урал 4320-60М Урал 4320-70М
Колесная формула 6х6
Параметры масс
Нагрузка на седельно-сцепное устройство, кг 12 000
Снаряженная масса, кг 12 775
Полная масса, кг 20 515
Распределение нагрузки от тягача полной массы
На передний мост, кг 5 440
На заднюю тележку, кг 15 775
Двигатель
Модель ЯМЗ-65654-01 ЯМЗ-536
Тип Дизельный, V-6, с турбонадувом
Номинальная мощность, (л.с.) 230 240
Коробка передач ЯМЗ-2361, 5 ст. ЯМЗ-0905, 5 ст.
Раздаточная коробка Механическая, двухступенчатая с блокируемым межосевым дифференциалом
Шины КАМА-1260 ИД-П284

У Вас имеются специфические требования для Вашего автомобиля?

Автомобиль под заказ

Технические характеристики крана-манипулятора SamYang HTS 2076

Грузовой момент, тм 18,5
Максимальная грузоподъемность, кг 6 750
Грузоподъемность на максимальном вылете, кг 400
Максимальный вылет стрелы, м 20,5
Максимальная высота подъема, м 23,5
Допустимая вертикальная нагрузка на выносную опору в рабочем состоянии, кг 10 000
Частота вращения, об/мин 30
Угол поворота, градусы 360
Максимальный крутящий момент механизма поворота, кНм 16,4
Место управления (с учетом количества пультов)
 - при работе
 - при установке на выносные опоры

с поста управления
с земли
Способ управления электрогидравлический
Масса КМУ с учетом массы бурового оборудования, кг 4 500
Грузовысотные характеристики
При вылете стрелы 2,0 м, кг 6 750
При вылете стрелы 6,0 м, кг 2 400
При вылете стрелы 12,0 м, кг 1 150
При вылете стрелы 20,47 м, кг 400

Технические характеристики бурового оборудования

Тип Телескопический бур
Диаметр бура, мм 400
Длина бура в сборе, мм 5 000
Крутящий момент, тн/м 0,5


Варианты бурильных установок

Модели кранов-манипуляторов Характеристики КМУ
Максимальная грузоподъемность, т Грузовой момент, кНм Наибольший вылет, м
ИМ-150 6,1 12,1 8,4
ИМ-180 8,8 17,9 8
Kanglim KS 2056 8 18 20,3
SamYang HTS 2076 6,75 18,5 20,5
Soosan SCS 876A 7,3 17,5 19,6
DongYang SS2036 8 19 19,8

Требуется другая модель КМУ?
Вы можете согласовать иную модель манипулятора.

Другой манипулятор


Возможна установка дополнительного оборудования

  • Корзина монтажная для подъема людей (2-х местная).
  • Лебёдка для автомобиля.

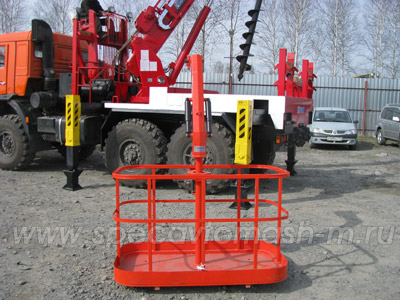

Корзина монтажная (люлька)

Габариты 1400х850х850 мм
Грузоподъемность 200 кг
Рабочий вес 100 кг


Интересует навесное оборудование на КМУ?

Узнать цену
